Emtron Teclado CAN de 8 botones que proporciona conmutación programable para todas las funciones. Emtron Unidades de control electrónico (ECU). Cada botón admite de forma independiente múltiples modos de funcionamiento, desde un simple interruptor hasta un selector binario de 8 posiciones, lo que permite un control preciso del motor, la pantalla y las funciones del vehículo directamente desde el habitáculo. Tres indicadores LED RGB situados encima de cada botón muestran el estado actual de un vistazo. Se configuran completamente mediante el software Emtune.

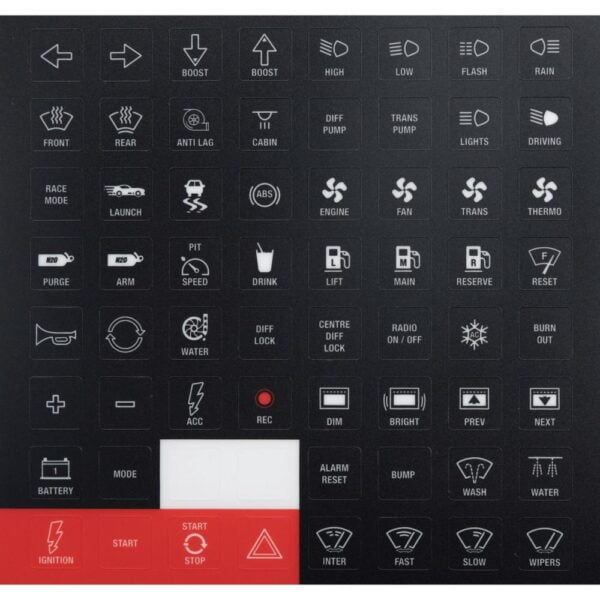

El teclado se envía sin imprimir. La hoja de pegatinas incluida se aplica después de la programación para etiquetar cada botón para el conductor.
Modos de botones
Cada uno de los 8 botones se puede configurar de forma independiente:
| Moda | Tipo | puestos de trabajo |
|---|---|---|
| 0 | Activa | APAGADO EN |
| 1 | Secuencial | APAGADO, Posición 1, Posición 2 |
| 2 | Secuencial | APAGADO, Posición 1, Posición 2, Posición 3 |
| 3 | Binario | 8 estados distintos |
| 4 | Momentáneo | Activo mientras se pulsa |
Comportamiento del indicador LED
| Moda | Secuencia de LED |
|---|---|
| Activa | Apagado → Verde |
| Posición 3 | Apagado → Verde → Ámbar |
| Posición 4 | Apagado → Verde → Ámbar → Rojo |
| Binario de 8 posiciones | Todas las combinaciones de rojo, ámbar y verde. |
| Momentáneo | Verde mientras se presiona |
Diagrama de pines del conector — Deutsch DT4
| Pin | Función | Color del cable |
|---|---|---|
| 1 | Suministro de 12V | Rojo |
| 2 | Polo a Tierra | Negro |
| 3 | ¿Puedes? Hola | Amarillo |
| 4 | CAN Lo | Verde |
Notas sobre el cableado del bus CAN
- No requiere resistencia de terminación integrada; puede colocarse en cualquier punto del bus.
- Se requiere una resistencia de 120 Ω (0.25 W) en cada extremo del bus CAN.
- El CAN Hi/Lo debe cablearse con cable de par trenzado.
- Longitud máxima del ramal desde la barra principal: 0.3 m (ISO 11898)
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Potencia | |
| Tensión de alimentación | 8–22 V |
| Límite actual | 0.2A |
| Protección: | Batería invertida, cortocircuito |
| Comunicaciones | |
| CAN bus | CAN único, velocidad de transmisión de 1 Mbps |
| Conjunto de datos de Emtune | 40 - Emtron Teclado de 8 direcciones |
| Firmware requerido | v2.15.0 o posterior |
| Física | |
| Dimensiones | 104.7mm × 62.82mm × 21.72mm |
| Montaje | Espárragos M6 × 1.0 mm (2 lugares) |
| Conector | Deutsch DT4 |
| Responsabilidad | |
| Temperatura de Funcionamiento | -40 ° C a + 85 ° C |
| LEDs | |
| Rojo | 640nm |
| Amber | 601nm |
| Verde | 525nm |
Configuración de Emtune
Acceda a la programación del teclado mediante: Configuración → Comunicaciones → Emtron Dispositivos CAN → Emtron teclado
Configure por botón: modo, función de memoria, brillo de la retroiluminación, brillo del LED. Los cambios surten efecto tras apagar y encender el teclado.
