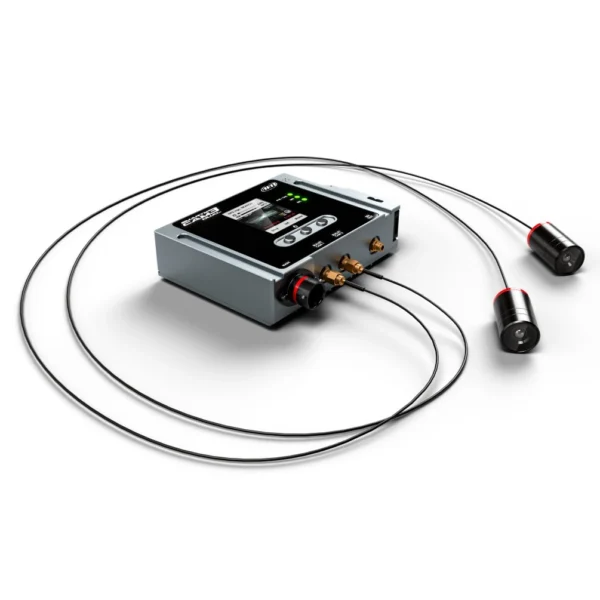

L'AiM SmartyCam 3 Dual est un système vidéo professionnel à double caméra conçu pour la course sur circuit, où un seul angle de vue est insuffisant. Deux caméras bullet externes se connectent à l'unité de traitement principale via des câbles SMA, enregistrant simultanément depuis deux points de vue indépendants. Les deux flux sont combinés en temps réel en un seul fichier .MP4 PiP (image dans l'image) sur une carte SD, synchronisé avec les données de télémétrie CAN de tout enregistreur ou calculateur AiM connecté, sans aucun réglage manuel.

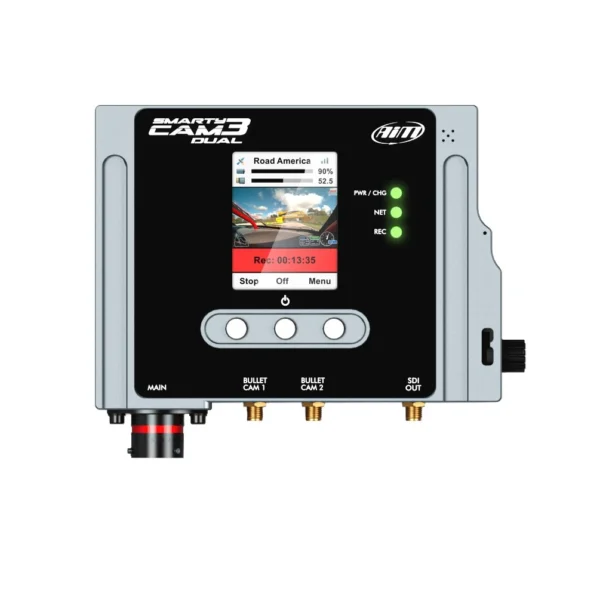

Le Dual partage la même plateforme de capteur CMOS à obturateur global que le SmartyCam 3 GPEncodage H.264 1080p 60 ips, sortie live 3G-SDI, indice de protection IP65 et analyse Race Studio 3. Alors que la GP utilise une caméra bullet externe, la Dual en utilise deux. L'unité principale est par conséquent plus volumineuse (154.4 × 109.6 × 42 mm et 800 g) et dispose d'un second bus CAN indépendant, permettant la connexion simultanée à un enregistreur AiM (CAN 1) et à un calculateur (CAN 2).
Applications typiques : équipes d’endurance enregistrant des vues avant et arrière pour la documentation du trafic et des incidents ; programmes de coaching des pilotes GT3 corrélant les images de la piste extérieure avec les images des entrées du pilote à l’intérieur ; programmes de formules monoplaces surveillant une vue avant parallèlement à une caméra de pédalier ou de direction.
Spécifications techniques
| Propriétés | Valeur |
|---|---|
| Résolution vidéo | 1920 × 1080 (Pleine HD) |
| Fréquence d'images | 30 ou 60 fps |
| Compression | H.264 |
| Sensor | Capteur CMOS à obturateur global (les deux caméras) |
| Caméras Bullet incluses | 2 × |
| diamètre de la caméra Bullet | 24 mm |
| Longueur de la caméra bullet (67° / 84°) | 41 mm |
| Poids de l'appareil photo Bullet | 45 g chacun |
| Format d'enregistrement | Composite PiP, fichier .MP4 unique |
| Sortie SDI | 3G-SDI via SMA, 30 ou 60 ips |
| Bus CAN | 2 (CAN 1 : appareils AiM ; CAN 2 : pont ECU) |
| Protocoles ECU pris en charge | 2,000 |
| Accéléromètre intégré | 3 axes, ±16G |
| Écran | Écran LCD 2.4″, 240 × 320 px |
| Connecteur principal | Connecteur mâle Deutsch 22 broches Autosport |
| carte SD | Jusqu'à 2 TB |
| Source d'alimentation | 9–15 V CC |
| Dimensions de l'unité principale | 154.4 × 109.6 x 42 mm |
| Poids de l'unité principale | 800 g |
| Note IP | IP65 (unité principale et caméras bullet) |
| Température de fonctionnement | -10 ° C à + 50 ° C |
| Housing | Aluminium anodisé + PA6 30 % GF |
| Verre avant | Sapphire |
| Logiciels | Race Studio 3 |
Que pouvez-vous faire avec la SmartyCam 3 Dual ?
- Enregistrement simultané depuis deux positions de caméra avec synchronisation automatique en temps réel — aucun alignement après la session
- Configurez quelle puce est le cadre principal et laquelle est l'encart PiP dans Race Studio 3 ; redimensionnez et repositionnez la fenêtre d'encart.
- Superposez les données télémétriques en direct à la vidéo composite : vitesse, régime moteur, rapport engagé, accélération, freinage, forces G, temps au tour et carte du circuit, provenant de n’importe quel enregistreur AiM connecté.
- Connexion directe à plus de 2 000 protocoles ECU sur CAN 2 sans enregistreur de données AiM comme intermédiaire.
- Diffuser en direct une vidéo 3G-SDI sur un moniteur mural ou un encodeur de diffusion à 30 ou 60 images par seconde pendant la session
- Installez les caméras bullet à deux emplacements indépendants — passage de roue, montant A, tube de l'arceau de sécurité, pédalier — tandis que l'unité de traitement est montée à distance.
- Spécifiez les angles de lentilles mixtes (67° + 84°, 67° + 120°) pour une double couverture adaptée à l'usage.
Guide de sélection de l'angle de l'objectif
| Lens | Meilleur pour |
|---|---|
| 67 ° | GT, touring, berline à toit fermé — habitacle et montant A réduits au minimum dans le châssis principal |
| 84 ° | Toit ouvert et fermé — vue panoramique sur la voie ; le choix le plus polyvalent pour les deux angles |
| 120 ° | Pédalier, habitacle ou vue avant d'une voiture à roues découvertes : champ de vision maximal dans les espaces restreints |
Comparatif de la gamme SmartyCam 3
| Caractéristique | Sport | Corsa | GP | Double |
|---|---|---|---|---|
| Vidéo | 1080p 60fps | 1080p 60fps | 1080p 60fps | 1080p 60fps |
| Sensor | Volet roulant | Obturateur global | Obturateur global | Obturateur global |
| Format de l'appareil photo | Corps intégré | Corps intégré | 1 balle externe | 2 balles externes |
| Sortie SDI en direct | Non | Non | Oui (3G-SDI) | Oui (3G-SDI) |
| Options d'objectif | 67 ° / 84 ° | 67 ° / 84 ° | 67 ° / 84 ° / 120 ° | 67°/84°/120° par came |
| Bus CAN | 1 | 1 | 1 | 2 |
| angles simultanés | Non | Non | Non | Oui (PiP) |
| Poids de l'unité principale | 200 g | 280 g | - | 800 g |
| Note IP | IP65 | IP65 | IP65 | IP65 |
| Meilleur pour | Club, journée sur circuit | GT, tourisme, circuit | Monoplace, diffusion, FIA/FIM | Endurance, coaching, double angle |
Accessoires
- Kit arceau de sécurité AiM SmartyCam GP — Support de fixation pour arceau de sécurité et cage, compatible avec l'unité principale Dual
- Câble CAN/ECU AiM SmartyCam, prise jack 3.5 mm, 2 m — Câble de connexion au bus CAN AiM pour l'intégration de l'enregistreur
- Objectif AiM Bullet Cam 84° — caméra bullet 84° de rechange ou de remplacement
- Enregistreur de données AiM EVO5 avec GPS — Enregistrement complet des données GPS, chronométrage des tours et données CAN pour la superposition des données télémétriques
QFP
La Dual enregistre-t-elle deux fichiers vidéo distincts ou un seul fichier combiné ?
Un seul fichier PiP combiné sur une seule carte SD. Les flux des deux caméras bullet sont combinés en temps réel par l'encodeur H.264 de l'unité principale en un seul fichier .MP4. Il n'y a pas de fichier séparé par caméra ni de deuxième emplacement pour carte SD. Dans Race Studio 3, la disposition PiP est configurable après la session : vous pouvez redimensionner la fenêtre incrustée, inverser la caméra occupant le cadre principal ou inverser l'un ou l'autre flux, sans réenregistrement.
Est-il possible d'adapter des angles d'objectif différents à chaque caméra bullet ?
Oui. Les deux ports SMA sont indépendants. Les références XTRA (XS3DB6767L2L200 et XS3DB8484L2L200) sont appariées, mais il est possible de commander une combinaison 67° + 84° ou 67° + 120°. Des caméras bullet de rechange et alternatives sont disponibles séparément.
La SmartyCam 3 Dual possède-t-elle un GPS intégré ?
Non. Ni la Dual ni la GP ne sont équipées d'un récepteur GPS. Le positionnement GPS, le chronométrage des tours et l'affichage de la carte du circuit nécessitent une connexion CAN à un appareil AiM doté d'un GPS : EVO5, MXS, MXP, MXG ou Solo 2 DL. Sans source GPS sur le réseau CAN, la Dual enregistre uniquement les données vidéo et celles de l'accéléromètre.
Quelle est la différence entre le Dual et le GP ?
La GP utilise une caméra bullet externe. La Dual en utilise deux, enregistrant simultanément dans une image composite PiP. L'unité principale de la Dual est plus volumineuse (154.4 × 109.6 × 42 mm contre 120.8 × 80.2 × 30.9 mm pour la GP), pèse 800 g et dispose d'un second bus CAN pour la connexion indépendante du calculateur et de l'enregistreur. Les deux modèles partagent le capteur CMOS à obturateur global, la sortie 3G-SDI, l'indice de protection IP65 et le flux de travail Race Studio 3.
Quelle combinaison de lentilles est la meilleure pour les courses d'endurance ?
Pour une couverture avant et arrière : 84° + 84° – couvre le contexte de circulation et de dépassement des deux extrémités du véhicule. Pour une assistance au pilotage en vue avant : 67° vers l’avant (centré sur la piste, intrusion minimale dans le cockpit) associé à un angle de 84° ou 120° face au conducteur pour l’analyse des actions sur la direction, l’accélérateur et le frein. Des configurations à angles mixtes sont disponibles sur commande.
Quel est le flux de sortie 3G-SDI sur la Dual ?
Le connecteur SMA SDI de la Dual transmet le flux composite PiP à 30 ou 60 images par seconde, soit la même vue combinée des deux caméras enregistrée sur carte SD. Il ne permet pas la transmission simultanée de deux flux vidéo indépendants provenant d'une seule caméra. Le signal SDI se connecte directement à un moniteur de fosse, à un encodeur de streaming (pour la diffusion en direct) ou à un enregistreur multicanal externe.
