Raychem DR-25 3/4インチは、供給時の内径が19mmで、9.5mmまで縮まります。エンジンルーム配線のメイン幹線部分や、大型のマルチ回路ハーネスに使用されます。
技術仕様
| プロパティ | 値 |
|---|---|
| サイズ | 3 / 4 " |
| 供給される内径 | ２０ mm |
| 回復した内径 | ２０ mm |
| 収縮率 | 2:1 |
| 使用可能温度範囲 | −75℃～+150℃ |
| 回復温度 | 175°C |
| スタンダード | MIL-DTL-23053/16 クラス1 |
| 難燃剤 | はい |
| 耐薬品性 | 航空燃料、ディーゼル燃料、作動油、潤滑油 |
| 粘着ライナー | いいえ |
| 色 | ブラック |
一般的な用途 — 3/4インチ (19 mm)
供給直径19mmのこのサイズは、以下の範囲をカバーします。
- 25～50本のワイヤーメイン織機幹（22 AWG 束の外径は約12～18mm）
- エンジンルームのメインハーネスはPDMまたはヒューズボックスから伸びています。
- ECU、センサー、アクチュエータ回路を組み合わせた大型マルチコネクタ幹線セクション
- トランスミッショントンネルまたはファイアウォールに沿ったハーネス保護
15～25本の電線幹線には、 DR-25 1/2インチ (12.7/6.4 mm)50本以上のワイヤーシャーシトランクの場合は、 DR-25 1インチ (25.4/12.7 mm).
注文に関する注意事項
1メートルあたり： メートル単位で数量を指定すると、切断された長さの連続した長さのものが届きます。複数のピースに分かれているわけではありません。例えば、5メートルを注文すると、DR-25 3/4インチの長さの5メートルのものが1本届きます。

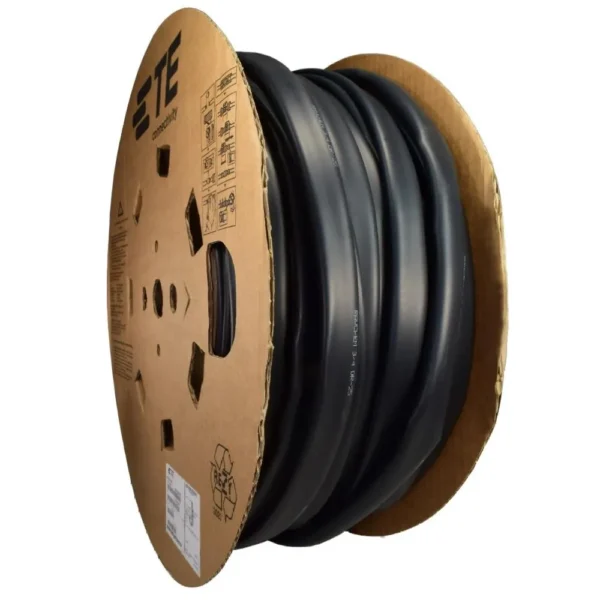

フルスプール: 工場出荷時の巻き取り済みスプールで、長さは60メートルです。
Raychem システム25
DR-25 3/4″は、 Raychem システム25ハーネスシステム。併用するもの：
- DR-25シリーズ - 全サイズ — 全てのハーネスライン用のアウタージャケット
- Raychem システム25成形ブーツ — コネクタバックシェルシール（部品番号に「-25」が付くもの、例：204W221-25-0）
- HellermannTyton 同等のブーツ — 同じシール機能（「-G」接尾辞、例：1030-4-G）
- V9500エポキシ — ブーツから織機への移行部用シーラント
