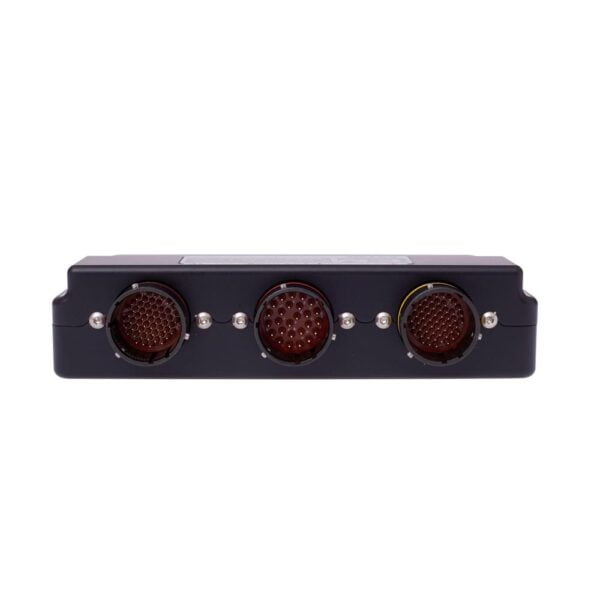

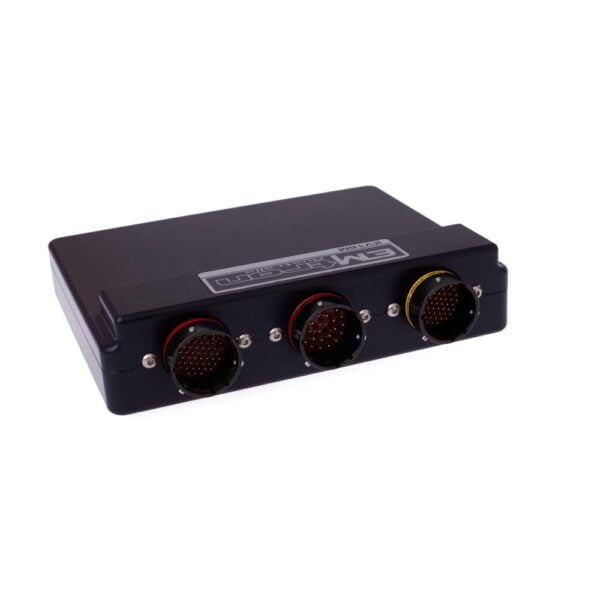

Geriausios Emtron KV16M yra automobilių sportui skirta KV16 versija, pasižyminti 136 krypčių Deutsch Autosport jungčių sistema ir išplėstos 24 analoginės įvestys. Deutsch Autosport Jungtys pakeičia standartinę „Super Seal“ sistemą MIL specifikacijas atitinkančiomis apvaliomis jungtimis – standartinėmis profesionaliose automobilių sporto laidų pynėse, skirtose GT3, LMP ir WRC lenktynėms, – užtikrinant IP67 sandarumą su bajoneto jungtimi, kuri atspari vibracijos sukeltam atjungimui ir yra suderinama su esama automobilių sporto laidų pynės infrastruktūra. Kaip ir KV16, ji palaiko 16 įpurškimo kanalų pakopiniam įpurškimui 8 cilindrų varikliuose, 12 nuoseklaus uždegimo kanalų ir keturių cilindrų „drive-by-wire“ sistemą.
Techninės specifikacijos
| Nuosavybė | Reikšmė |
|---|---|
| Uždegimo išėjimai | 12, visiškai nuoseklus |
| Įpurškimo išėjimai | 16, visiškai nuoseklus (pakopinis įpurškimas iki 8 cilindrų) |
| Analoginiai įėjimai | 24 (12 bitų, 1.22 mV skiriamoji geba) |
| Skaitmeniniai įėjimai | 14 |
| Pagalbiniai išėjimai | 16 |
| Važiuokite viela | Keturgubas (iki 4 droselio korpusų) |
| Lambda valdikliai | 2× integruoti, LSU4.9 ir LSU4.9ADV |
| Smūgio valdymas | 2 × skaitmeniniai, visiškai diferenciniai įėjimai |
| CAN | 2× CAN 2.0B 1 Mbit/s — 6 kanalai mazge, iš viso 128 pranešimai |
| "Ethernet" | 100 Mbit/s (derinimo programinės įrangos ryšys) |
| Akselerometro | 3 ašių 16 bitų, pasirenkamas ±2/4/8 g |
| Barometrinis jutiklis | Netinka |
| osciloskopu | 4 kanalų, 32 MB atminties, 100 tūkst. pavyzdžių/sekundę |
| Darbinė temperatūra | –30–110 °C; rekomenduojama –30–85 °C |
| Aptvaras | Aliuminio 6061 CNC ruošinys — atsparus vandeniui |
| Matmenys | 134 × 162 × 27 mm |
| Svoris | 750 g |
| Jungčių sistema | 136 pusę Deutsch Autosport apvalios jungtys (atsparios vandeniui) |
Variklio valdymo galimybės
- Pakopinė injekcija — 16 kanalų palaiko pirminius ir antrinius purkštukus varikliuose iki 8 cilindrų
- Keturių dalių pavara viela — iki 4 nepriklausomų elektroninių droselio sklendių
- Kintamas vožtuvų paskirstymas (VVT ir VTiE) — kumštelio fazeris ir elektrinis VVT valdymas
- Slėgio valdymas, pavarų perjungimo valdymas, traukos kontrolė, sukimo momento valdymas
- Azoto ir žingsninių variklių palaikymas
Aksesuarai
- Emtron ECU derinimo kabelis — Ethernet jungtis Emtune programinei įrangai
- Ethernet RJ45 lizdas, neužbaigtas, 2 m — alternatyva derinimo kabeliui; į stygų pluoštą integruotas skydelio lizdas nuolatinei Ethernet prieigai
- KV serijos tvirtinimo komplektas — laikikliai ir tvirtinimo detalės važiuoklės tvirtinimui
- Emtron ED7 ekranas — Prie CAN prijungtas automobilių sporto ekranas
DUK
Kodėl naudojamas KV16M? Deutsch Autosport jungtys?
Deutsch Autosport Apvalios jungtys yra standartinė jungčių sistema profesionaliuose automobilių sporto laidynuose – GT3, LMP, WRC ir F1 modeliuose. 136 kontaktų „Autosport“ jungtis užtikrina IP67 sandarumą su bajoneto tipo jungtimi, kuri atspari vibracijos sukeltam atjungimui ir yra tiesiogiai suderinama su esama automobilių sporto laidynų infrastruktūra, sukurta naudojant „Autosport“ kaiščių išvestis.
Kuo skiriasi KV16M ir KV16?
Abu turi identiškas išvesties galimybes: 16 įpurškimo kanalų, 12 uždegimo kanalų, keturių cilindrų dvigubą banguotąją viryklę (DBW), dvigubą lambda jutiklį, dvigubą detonaciją. KV16M turi 8 papildomus analoginius įėjimus (24, o ne 16) ir 120 kontaktų „Super Seal“ jungtis pakeičia 136 kontaktų jungtimis. Deutsch Autosport jungčių sistema – tinka profesionaliems automobilių sporto projektams, kuriuose nurodomos arba būtinos apvalios jungtys.
Kuo skiriasi KV16M ir KV12?
Geriausios KV12 palaiko 12 kanalų nuoseklųjį įpurškimą ir uždegimą su tiesioginio įpurškimo galimybe per „Bosch HPI5“ tvarkyklę. KV16M turi 16 įpurškimo kanalų (pakopinį įpurškimą), 24 analoginius įėjimus, keturių DBW ir naudoja Deutsch Autosport Jungtys. Tiesioginio įpurškimo taikymams rinkitės KV12; pakopinio įpurškimo taikymams – KV16M, pasižymintis maksimalia analoginių jutiklių talpa, naudojant automobilių sporto jungties formatą.
Ar KV16M reikia specialaus laidų jungčių komplekto?
KV16M naudoja Deutsch Autosport jungtys – ne tokios pačios kaip „Super Seal“ sistema KV8, KV12 ir KV16 modeliuose. Laidų jungtyse naudojamos standartinės Deutsch Autosport kontaktai ir įrankiai. Susisiekite XTRA Motorsport prieš pradėdami KV16M laidų komplektą, patvirtinkite jungties konfigūraciją.
Koks yra pristatymo laikas ir pristatymo laikas?
KV16M yra 7 dienų specialus užsakymas. XTRA Motorsport Siunčiama iš ES sandėlių per DHL/UPS visoje Europoje.
